A接点、B接点とは

よく制御系のお仕事で耳にする、A接点、B接点とは、なんでしょうか。

とても簡単なことです。

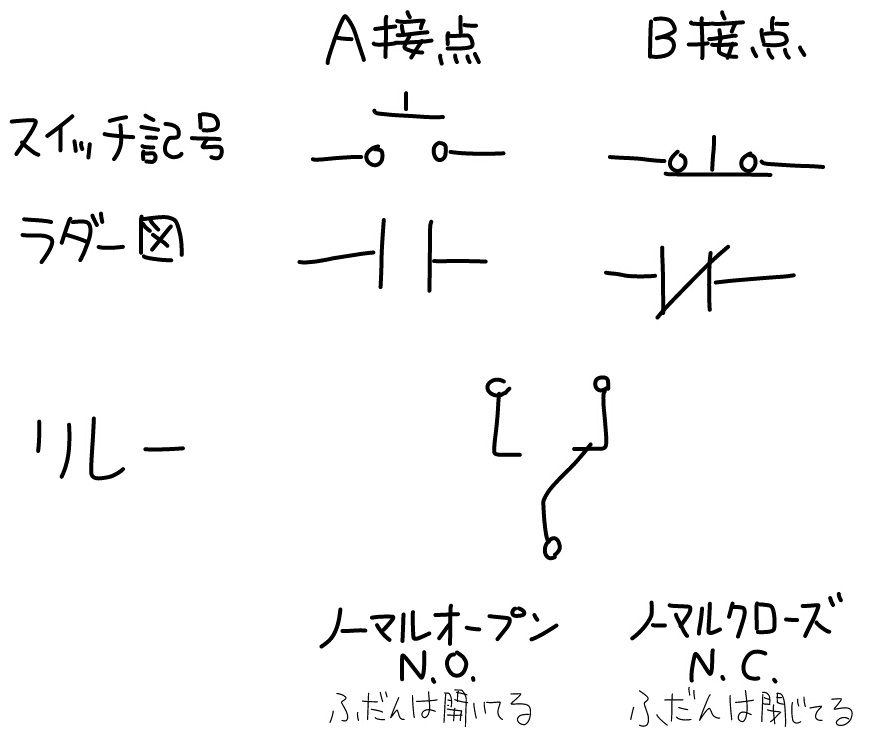

A接点・・・なにもしなければつながっていない、スイッチを押すとつながる(ノーマルオープン[NO]ともいいます）

B接点・・・なにもしなければつながっている、スイッチを押すとつながっていない状態になる(ノーマルクローズ[NC]ともいいます）

これらと、リレーやタイマーを組み合わせて回路を組むと、さまざまなことができるわけです。

C接点とは

A接点とB接点を組み合わせた接点は、C接点と呼ばれています。

押すとA接点がつながると同時にB接点が離れる、という接点です。

上図の「リレー」ではA接点とB接点が組み合わせて書かれていますね。これがまさにC接点です。
