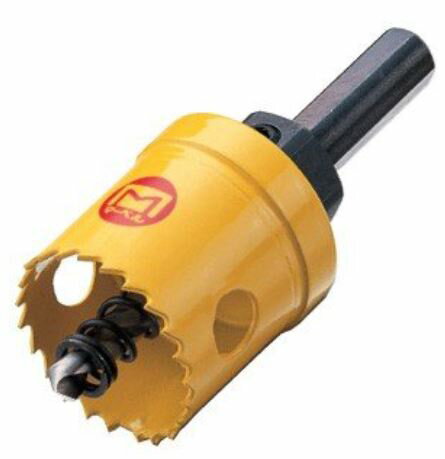

 | 【マーベル】 BL型 バイメタル ホールソーφ23mm BL-23 価格:1,562円 |
PF管などを配電ボックスに接続するときは、配電ボックスに穴を空ける。
ホールソーを使う。ホールソーもサイズがいろいろあり、PF管の太さに合わせてホールソーを選ぶ。(詳細はこの記事の次節）
金属のボックスならまず普通のドリルで下穴をあけるとスムーズ。プラスチックなら一発目からホールソで大丈夫だろう。
ホールソーの先端のドリル刃で中心の穴をあけ、それが開いたらそのまま丸い刃で穴を開けていく。
刃の跡がしっかりつき刃が食い込み始めるまで、角度を変えないこと。また、押し付ける力で切ろうとするのではなく、力はそれほど入れずに回転で切る感じ。
できればドリルを両手で持つ。特に、穴開けのラストに、急激な力がかかるので、ドリルに手をもっていかれないように、しっかり両手で持つ。
金属のボックスなら、オイルを少したらしながら、もしくはグリスを少し付けておいてから、穴あけをすると冷却できてスムーズ。専用のグリスも発売されている。なかなか穴が開かないときは、けっこうこまめにオイルをたらすとよい。
刃の跡がしっかりつき刃が食い込みはじめたら、ホールソーを、先端を中心に微妙に軽くグリグリまわす（揺らす？）と、よりスムーズに切れる。あくまで、軽く！一歩間違えると刃に急激な力がかかり手が持って行かれて怪我の原因になりかねない。揺らしすぎないこと。
穴が開いたら、穴の周りのバリをとる。
面取りカッターがあれば最適。
 |

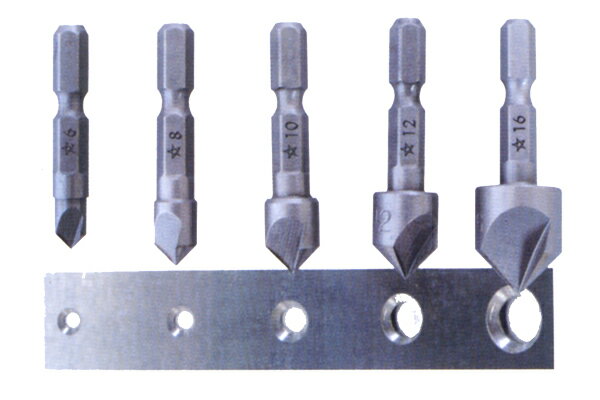

【スターエム/STAR-M】5007-100 ハイス六角軸面取りカッター No.5007 10mm 価格:760円 |
なければ、ヤスリで削ったり、ニッパーでバリを切り取ったりするとよい。
それからPF管コネクタを穴にとりつけ、そこにPF管を取り付けて完了。
ちなみに、バイメタルより、超硬ホールソーのほうがよく切れる。
刃にチップがついているとなおよい。（いつかここに図をつける予定）
 | 210021 シントー 超硬ホールソー 21MM 【代引き不可】 価格:4,050円 |
 | DMP16KN 【パナソニック電工】 電設資材 PF管用 速結コネクタ クリームグレイ 種類16 価格:103円 |
わたしはいつもPF管コネクタはパナソニックDMP16KNや、DMP22KNを使っている。
経験上だが、16ミリPF管の時は23ミリのホールソーを使い、22ミリPF管の時は28ミリのホールソーを使っている。
それで、そろえておきたいホールソーは、23,28,31だろう。31は、φ30のボタンやスイッチ系でよく使うから。
| 【スターエム/STAR-M】5007-100 ハイス六角軸面取りカッター No.5007 10mm 価格:760円 |
 | 因幡電工 エアコン用シールパテ アイボリー 200g AP-200-I 価格:75円 |
通常は、鉄板に穴を開けてケーブルを通す場合は、キャップやカバー等でケーブルか穴かどちらかを養生して、ケーブルに傷がつかないようにする。
しかし、鉄板に穴をあけて、そこにじかにケーブルを通さなければいけない場合に、傷をどうやって防止できるだろうか。
一、大きめに穴を開ける（ギリギリだと傷つきやすい）
一、面取りをする
一、エアコン用シールパテをケーブルの周り、穴のふちに当たりそうな場所に詰める。
