断線の見つけ方

断線しているかどうかの判断は、機械修理の中でも大切な部分である。

電気がきている状態で、電圧テスターで、三相200Vの断線を見つける方法をご紹介しよう。

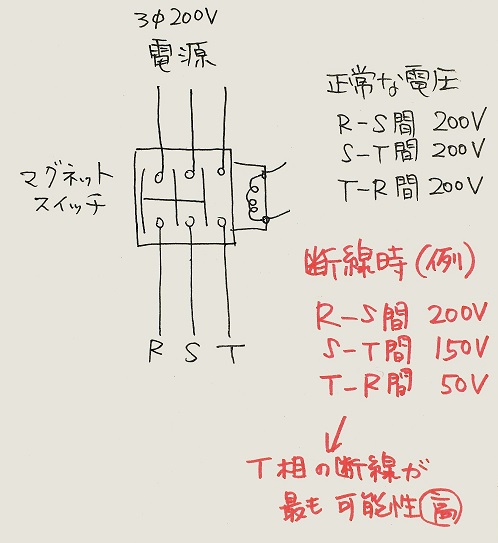

上図の場合、T相の断線の可能性が高い。

配線の断線かもしれないし、マグネットの接点が溶けてしまっているかもしれない。ひょっとしたら、電源のブレーカーのどこかが壊れているのかもしれない。テスターでさかのぼりながら電圧を計測して、どこからが異常電圧なのかがわかれば、どこで切れているのかもわかる。
